Pregled proizvoda
Kompaktni vanjski završetak, razdvajanje i distribucija pada

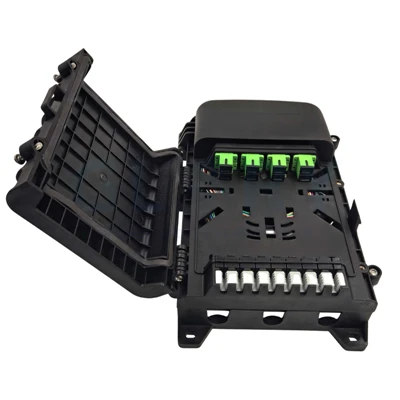

GFS-8Q kombinira ulaz dovodnog kabela, usmjeravanje vlakana, smještaj razdjelnika i konektorsku distribuciju pada u jednom kućištu. Osam SC/APC adapterskih pozicija opslužuje pretplatničku stranu, dok je interni kapacitet zasebno ocijenjen na najviše 12 vlakana.
Mrežna funkcija
Instaliran na FTTH distribucijskoj točki, kutija prima napojni kabel, organizira unutarnja vlakna, prima 1×8 mikro PLC razdjelnik i predstavlja do osam SC/APC servisnih sučelja. Kompatibilni izlazni putovi uključuju 2×3 mm ravni FTTH kabel i oklopni kabel Ø5 mm.
Koncept kućišta i montaže
Kućište IP68 dimenzija 280 × 182 × 82 mm podržava montažu na zid, stup i antenu. Značajke-usmjeravanja vlakana održavaju radijus savijanja iznad 40 mm, a-dimenzije središta instalacije su 52 × 128 mm i 166 × 186 mm za ilustrirane obrasce za montažu.
Kapacitet i broj priključaka su različiti
GFS-8Q ima osam SC/APC adapterskih pozicija i maksimalni kapacitet od 12 vlakana. Broj od osam priključaka definira konektorizirane servisne položaje; vrijednost od 12 vlakana definira ukupni kapacitet vlakana kućišta. Učitavanje razdjelnika, spajanje i populacija adaptera moraju slijediti odobrenu mapu priključaka.
Ključne karakteristike proizvoda
GFS-8Q 8-Port Fiber Termination Box značajke
Svaka se značajka odnosi na zaseban kapacitet, optičko-sučelje,-usmjeravanje kabela, okoliš ili odluku o instalaciji.
Osam servisnih priključaka s kapacitetom od 12 vlakana
Osam SC/APC adapterskih pozicija definira distribucijsku stranu s konektorima, dok kućište podržava maksimalni kapacitet od 12 vlakana. Odvojeno držanje ovih vrijednosti omogućuje planerima dodjeljivanje servisnih priključaka bez tretiranja broja adaptera kao kapaciteta spajanja ili pohrane.
1×8 Micro PLC razdjelnik
Unutarnji raspored uključuje jedan 1×8 mikro PLC razdjelnik za PON distribuciju od točke-na-više točaka. To omogućuje organiziranje jedne dovodne staze prema osam servisnih pozicija SC/APC-a kada su opterećeni razdjelnik, duljine pigtaila i mapa priključaka navedeni u sastavnici projekta.
Definirani profili dovoda i odvodnog kabela
Ulaz dovoda specificiran je za kabel promjera 13 mm. Osam opcijskih distribucijskih ulaza podržava 2×3 mm FTTH ispadni kabel ili Ø5 mm oklopni kabel, dajući odgovarajuće profile kabela za nabavu umjesto naručivanja samo prema broju priključaka.
Usmjeravanje vlakana radijusa savijanja iznad 40 mm
Unutarnje usmjeravanje kontrolira radijus savijanja vlakana iznad 40 mm. Ovo pruža definirano ograničenje usmjeravanja za tehničare koji uređuju razdjelnike, fider vlakna i ispuštena vlakna, smanjujući mogućnost da se pohranjena vlakna tjeraju u uske zavoje tijekom instalacije ili ponovnog -ulaska.
IP68 Ocjena vanjskog kućišta
GFS-8Q ima ocjenu IP68 za zaštitu od prodora prašine i vode u primjenjivim uvjetima. Za šahtove ili mjesta -sklona poplavama, projekt bi ipak trebao definirati brtvljenje kabela, postupak montaže, uvjete uranjanja i pregled nakon ugradnje.
Montaža na zid, stup ili antenu
Jedno kućište može se postaviti na zid, pričvrstiti na telekom stup s opcijskim stupnim prstenovima ili objesiti na zračnu potpornu žicu pomoću ilustriranih nadzemnih hardvera. Odabir kompleta za montažu s kućištem održava hardver lokacije usklađenim s planiranim OSP čvorom.
Konfiguracija proizvoda
GFS-8Q Standardna konfiguracija i opcije projekta
Platforma kućišta definirana je dimenzijama, kapacitetom, ocjenom zaštite, kabelskim ulazima i načinima montaže. Učitane optičke komponente i identifikaciju projekta treba zasebno potvrditi.
Referentna dimenzija: kućište 280 × 182 × 82 mm; ugradbene dimenzije 52 × 128 mm i 166 × 186 mm.
Tehnički podaci
GFS-8Q Fiber Termination Box Tehničke specifikacije
U tablicama se zadržavaju kapacitet vlakana, priključci adaptera, oprema razdjelnika i kompatibilnost kabela kao zasebna polja za inženjerski pregled i kupnju.
Opće tehničke specifikacije
Identitet proizvoda, kapacitet, zaštita, dimenzije i podaci o ugradnji.
| Artikal | Specifikacija | Napomena o odabiru |
|---|---|---|
| Model proizvoda | GFS-8Q | Koristite model s odobrenom slikom, crtežom i sastavnicom projekta. |
| Obitelj proizvoda | Kutija za završetak vlakana | Za FTTH/FTTx feeder{0}}za-odbacivanje završnih i distribucijskih točaka. |
| Broj servisnih priključaka | 8 | Osam povezanih pretplatničkih-pozicija. |
| Kapacitet adaptera | 8 × SC/APC | Provjerite jesu li adapteri isporučeni napunjeni ili kao položaji za ugradnju. |
| Maksimalni kapacitet vlakana | 12 vlakana | Nemojte zamijeniti ovu vrijednost za osam-broj adaptera portova. |
| Odredba razdjelnika | 1 × 1 × 8 mikro PLC razdjelnik | Potvrdite duljine spojnica, konektore, kriterije ispitivanja i mapu priključaka. |
| Dimenzije | 280 × 182 × 82 mm | A × B × C na crtežu s dimenzijama. |
| Ugradbene dimenzije | 52 × 128 mm / 166 × 186 mm | Upotrijebite odgovarajući središnji -uzorak za montiranje prikazan na odobrenom crtežu. |
| Minimalni upravljani radijus savijanja | Više od 40 mm | Primjenjuje se na usmjeravanje vlakana unutar kućišta. |
| Zaštita od prodora | IP68 | Kvaliteta instalacije i dalje ovisi o ispravnom brtvljenju kabela i montaži kućišta. |
| Metode montaže | Zid, stup ili antena | Uskladite komplet pribora s mjestom postavljanja. |
| Standardni pribor | Korisnički priručnik × 1; torba za pribor × 1 | Potvrdite sadržaj torbe-dodatnog pribora na odobrenom popisu pakiranja. |
| Opcijski pribor | Stubni prsten × 2 | Navedite kada je potrebna montaža na stup. |
Tablica modela i kapaciteta
| Model | Maksimalni kapacitet vlakana | SC/APC položaji | Odredba razdjelnika | Dimenzije | IP ocjena |
|---|---|---|---|---|---|
| GFS-8Q | 12 vlakana | 8 | 1 × 1 × 8 mikro PLC | 280 × 182 × 82 mm | IP68 |
Konfiguracija razdjelnika
| Vrsta razdjelnika | Ulazni | Izlazi | Sučelje adaptera | Status konfiguracije |
|---|---|---|---|---|
| Micro PLC razdjelnik | 1 | 8 | Do 8 × SC/APC pozicija | Kućište može primiti jednu 1×8 jedinicu; opterećena opskrba i vrijednosti optičkog prihvaćanja definirane su projektom-. |
Optička prihvatljiva granica
Uneseni gubitak, povratni gubitak, radna valna duljina, uniformnost, gubitak-ovisan o polarizaciji i usmjerenost primjenjuju se na odabrani razdjelnik i konektorski sklop, a ne na prazno kućište. Navedite ove vrijednosti na sastavu razdjelnika i planu ispitivanja kada naručujete napunjeni GFS-8Q.
Kompatibilnost kabela i konektora
| Područje veze | Podržana konfiguracija | Projektno polje za potvrdu |
|---|---|---|
| Ulaz u hranilicu | Promjer kabela 13 mm | Stvarna konstrukcija kabela, vanjski promjer, čvrstoća i komponente za brtvljenje. |
| Izlazi distribucije | Osam opcijskih kabelskih ulaza | Broj aktiviranih unosa i neiskorišten-uređaj za brtvljenje otvora. |
| Ravni FTTH padajući kabel | Profil 2 × 3 mm | Broj vlakana, čvrstoća-konstrukcija člana, plašt i metoda završetka. |
| Oklopni izlazni kabel | Profil Ø5 mm | Konstrukcija oklopa, držanje kabela, način pripreme i komponente za brtvljenje. |
| Sučelje konektora | Položaji adaptera SC/APC | Zahtjevi za učitavanje adaptera, spajanje spojnica, razmak prtljažnika i-zaštitnu kapicu. |
| Unutarnje usmjeravanje vlakana | Radijus savijanja iznad 40 mm | Duljina razdjelnika, plan spajanja i ruta-pohranjivanja vlakana. |
Scenariji primjene
GFS-8Q Fiber Termination Box aplikacije i FTTH rješenja
GFS-8Q odgovara pristupnim čvorovima s osam priključaka gdje ulaz u dovod, 1×8 razdvajanje, SC/APC distribucija i okruženje za montažu moraju biti definirani zajedno.
8-Port Fiber Termination Box za FTTH Last-Mile distribuciju
Odabir kućišta samo prema broju pretplatnika može ostaviti neriješenim promjer dovoda, paket razdjelnika i profil izlaznog kabela. GFS-8Q kombinira ulaz za dovod od 13 mm, jednu poziciju mikro PLC razdjelnika 1×8 i osam SC/APC servisnih pozicija na posljednjoj distribucijskoj točki na otvorenom prije nego što pretplatnici padnu. Prihvaća 2×3 mm FTTH padajući kabel ili Ø5 mm armirani izlazni kabel. Prije kupnje provjerite napunjeni razdjelnik, duljine spojnica, plan spajanja, broj aktivnih priključaka, neiskorišteno-brtvljenje priključaka, konstrukciju spuštenog kabela i vrijednosti optičke prihvatljivosti.
GPON ili XGS-PON pristupni čvor montiran na stup
Generička zidna kutija može zahtijevati improvizirane trake ili nosače kada istraživanje specificira stupni čvor. GFS-8Q podržava montažu na stup s dva opcijska prstena za stubove, a istovremeno zadržava razdjelnik, usmjeravanje vlakana i osam pretplatničkih sučelja unutar IP68 kućišta. Instalirajte ga na telekomunikacijski stup duž FTTH distribucijske rute i povežite 13 mm dovodni put na kompatibilne ravne ili Ø5 mm izlazne kabele. Potvrdite promjer stupa, veličinu prstena, orijentaciju kućišta, opuštenost kabela, potrebe za uzemljenjem za armirani kabel, opterećenje razdjelnika i siguran pristup tehničara prije puštanja.
Zračna OSP distribucija na potpornoj žici
Pričvršćivanje standardnog zidnog kućišta izravno na zračnu trasu može ostaviti način potpore i izlazni-smjer kabela nedefiniranim. GFS-8Q uključuje ilustrirani gornji raspored koji vješa kućište o potpornu žicu, dok unutarnje usmjeravanje održava radijus savijanja iznad 40 mm. Postavite ga na zračnu FTTH granu koja služi do osam SC/APC ispuštanja. Nabava bi trebala potvrditi hardver za ovjes, dimenzije žice, zahtjeve za projektiranje vjetra i mehanike, profile dovodnog i izlaznog kabela, orijentaciju zatvaranja, brtvljenje otvora i način ugradnje.
Zidna-zgrada ili MDU distribucija vlakana
Kutija samo-samo za zatvorene prostore možda neće pružiti potrebnu ocjenu ulaza ili smještaj hranilice na izloženom ulazu u zgradu. GFS-8Q isporučuje IP68 kućište, 280 × 182 × 82 mm otiska i zidne-modelove za montažu za kompaktni FTTH ili MDU distribucijski čvor. Koristite ga između dolaznog izvora i do osam SC/APC-povezanih izlaza usmjerenih prema katovima ili prostorijama pretplatnika. Potvrdite zidnu podlogu, hardver za pričvršćivanje, servisni prostor, pristup kabelu, konfiguraciju razdjelnika 1 × 8, raspodjelu spojeva, označavanje i zahtijeva li mjesto dodatne kriterije za udar ili vatrootpornost.
Naručivanje projekta
GFS-8Q Fiber Termination Box Konfiguracija naručivanja
Uključite ova polja u Zahtjev za ponudu kako bi isporučeno kućište odgovaralo odobrenoj ODN topologiji, setu kabela i instalacijskom hardveru.
| Polje za naručivanje | GFS-8Q konfiguracija | Informacije koje treba navesti u Zahtjevu za ponudu |
|---|---|---|
| Model i količina | GFS-8Q | Količina narudžbe, odobreni crtež ili referenca uzorka i revizija sastavnice. |
| Kapacitet | 12 vlakana maksimalno; 8 servisnih priključaka | Dodjela spojeva, broj aktivnih priključaka, rezervni plan vlakana i karta priključaka. |
| Sučelje adaptera | Do 8 × SC/APC pozicija | Napunjen ili ispražnjen potrošni materijal, količina adaptera, poklopci za prašinu i numeriranje priključaka. |
| PLC razdjelnik | Prostor za 1 × 1 × 8 mikro PLC | Opterećeni ili neopterećeni izvor, tip vlakna, duljine spojnica, konektorizacija i vrijednosti optičke prihvatljivosti. |
| Napojni kabel | 13 mm promjera | Konstrukcija kabela, vanjski promjer, čvrstoća, komponente za zadržavanje i ulaz. |
| Izlazni kablovi | 2×3 mm ravni ili Ø5 mm oklopni kabel | Profil kabela, broj aktivnih ulaza, komponente za brtvljenje i tretman neiskorištenih-priključaka. |
| Montaža | Zid, stup ili antena | Potreban set za montažu, zahtjevi za -prsten za stup i pojedinosti o pričvršćivanju na mjestu. |
| Identifikacija | Projekt-definiran | Oznake priključaka, oznaka proizvoda, umjetničko djelo logotipa, šifra serije i podaci crtičnog koda. |
| Pakiranje | Projekt-definiran | Zaštita jedinice, popis pribora, oznake kartona i format-liste pakiranja. |
| Dokumenti i testovi | Projekt-definiran | Crtež, popis pakiranja, zapisnik o inspekciji i optičko izvješće za utovareni sklop. |
Preporučena linija za zahtjev za ponudu
GFS-8Q završna kutija s 8 priključaka, maksimalni kapacitet od 12 vlakana, IP68, 280 × 182 × 82 mm, 8 × SC/APC pozicija, 1 × 1 × 8 mikro PLC oprema, 13 mm ulaz za napajanje, [2 × 3 mm ravni / Ø5 mm oklopni] izlazi, [zid / stup / antena] montaža, učitavanje razdjelnika [ ], naljepnice [ ], testovi [ ] i pakiranja [ ].
OEM i projektna podrška
OEM GFS-8Q kućište i Loaded-BOM Control
Za ponovljene FTTH projekte, kontrolirajte kućište, razdjelnik, komplet adaptera, kabele i pribor putem jednog odobrenog crteža i BOM-a.
Pregled konfiguracije
Potvrdite kapacitet od 12 vlakana, osam servisnih priključaka, učitavanje razdjelnika, dodjelu spojeva i kartu priključaka pretplatnika.
Pregled-unosa kabela
Uskladite ulaz dovoda od 13 mm i odabrane izlazne profile 2×3 mm ili Ø5 mm s dijelovima za brtvljenje i zadržavanje.
Opterećen sklop
Definirajte 1×8 mikro PLC razdjelnik, SC/APC adaptere, duljine pigtaila, vrstu vlakna i plan optičkog prihvaćanja.
Potvrda montaže
Odobriti zidnu, stupnu ili antensku opremu prema pregledu mjesta i nacrtu instalacije.
Kontrola etiketa i pakiranja
Navedite numeriranje priključaka, ilustracije logotipa, oznake proizvoda, identifikaciju serije, popis pribora i oznake na kartonu.
Uzorak-za-Kontrolu serije
Zamrznite odobreno kućište, unutarnji raspored, učitanu sastavnicu, zahtjeve ispitivanja i reviziju pakiranja prije serijske proizvodnje.
Pozadina tvrtke
Zašto Glory Optical za GFS-8Q projektnu nabavu
Glory Optical Communication je proizvođač pasivne optičke infrastrukture sa sjedištem u Ningbo-u osnovan 2008. Njegov pogon od 20.000 m² objedinjuje funkcije istraživanja i razvoja, oblikovanja, montaže i testiranja za FTTH, ODN, vanjska postrojenja i OEM/ODM projekte.
Alati za kućište i sklapanje
Razvoj kalupa i sklapanje kućišta podržavaju kontrolu geometrije kućišta, položaja brtve, detalja-uvoda kabela, rasporeda-ladica za spajanje, populacije adaptera i unutarnjeg usmjeravanja vlakana za standardne i projektne-kutije s vlaknima.
Učitana integracija FTTH Box-a
Fiber kutije, PLC razdjelnici, adapteri, pigtails i dijelovi za{0}}upravljanje kabelima mogu se pregledati kao jedan učitani sklop. Za GFS-8Q, kontrolirana polja uključuju omjer razdjelnika, mapu SC/APC priključaka, duljinu priključka, profil kabela i set za montažu.
Optičke i montažne provjere
Proizvodi s konektorima mogu se provjeriti na uneseni gubitak, povratni gubitak i stanje kraj-čela konektora gdje je primjenjivo. Narudžbe za kućište također se mogu provjeriti u odnosu na odobrenu specifikaciju, crtež, mapu priključaka i zahtjeve pakiranja.
Tijek rada OEM/ODM projekta
Projektna podrška može pokriti pregled crteža ili fotografija, potvrdu specifikacije, planiranje uzorka, testiranje, naljepnice, pakiranje i dostavu serije. To održava kućište i učitanu optičku sastavnicu usklađenima kroz ponavljanje narudžbi.
Izgradite FTTH čvor s osam{0}}portova koji se može naručiti
Navedite GFS-8Q oko stvarnog sastava kabela i razdjelnika
Pošaljite promjer dovodnog kabela, profil izlaznog kabela, konfiguraciju razdjelnika 1×8, kartu SC/APC priključaka, dodjelu spojeva, način montiranja, naljepnice, zahtjeve za testiranje i upute za pakiranje. Glory Optical može pregledati kompletnu konfiguraciju GFS-8Q prije ponude.
Naše obećanje kvalitete
Sveobuhvatno 3-godišnje jamstvo
Pouzdano podržavamo sve naše proizvode sJamstvo 3 godine. Naša specifična politika usluga je: u roku od jedne godine za probleme s kvalitetom preuzimamo punu odgovornost za povrat; u roku od dvije godine, za zamjene; au roku od tri godine, za popravke.
Jasan i konkurentan MOQ
Pozdravljamo i probne i skupne narudžbe. Naš standardMinimalna količina za narudžbu (MOQ) je 50 jedinica. Također nudimobesplatni uzorci za testiranjekako bismo vam pomogli da s povjerenjem ocijenite našu kvalitetu.
Brza i pouzdana logistika
Jamčimo dostavuu roku od 10 danaza standardne artikle. Naša logistička prednost uključujeisplativa-usluga-do-vrata kako bismo vam pojednostavili otpremu.
Naša zaklada
Poduprt od18 godina iskustvaod 2008. kontroliramo kvalitetu iz vlastite tvornice, prihvaćamoOEM/ODMzahtjeve i održavatigotova zalihaza veleprodaju. Usredotočeni smo na postizanje optimalne ravnotežecijena i kvalitetaizravno nakrajnji kupcidiljem svijeta.
Vaše povjerenje je naš prioritet. Udružite se s nama za pouzdana rješenja optičkih vlakana podržana jasnim obećanjima.
